超高压分布式资产局部放电监测系统

EHV-PDM是一个PD监控系统，设计用于关键的EHV和分布式资产，监控点可能相距数百米或数十公里。光纤连接的监测点将PD数据远距离传输到主监测单元，然后主监测单元处理数据并在安全的客户web前端显示结果。

IPEC’s EEC局部放电监测仪的优点

• 在线局部放电检测超高压PDM使用局部放电传感器，该传感器与高压网络和设备进行在线和非侵入性连接，因此无需断开电路
• 远程访问 使用任何一种广泛的通信协议，EHV-PDM自动将数据下载到一个中央数据库；从那里可以在一个强大的分析网站上查看数据。
• 远程监控 超高压PDM系统的关键设计是允许对通常无法访问的资产进行经济有效的远程监控。示例包括沿超高压电缆的接头或风电场阵列中的电缆终端。

基于Web的分析

特定于客户的安全网站用于审查和分析个别资产状况。这个功能强大的工具允许用户从基本条件概述深入到非常详细的数据，包括需要专家解释时采样的局部放电波形。

• 高噪声环境中的敏感局部放电检测
• 本地警报和电子邮件警报
• 临界度排行表的自动生成
• 支持HFCT、TEV、AE和UHF PD传感器
• 趋势分析和报告

远程数据采集单元（RDU）

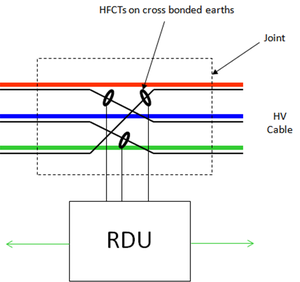

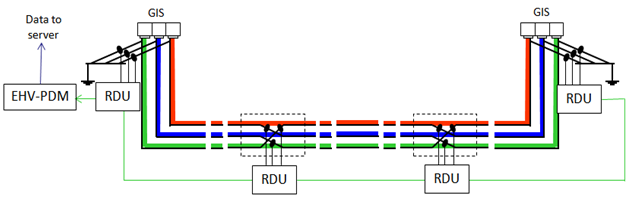

每个RDU都安装在监控点的本地。系统通过光纤连接到链中的上一个和下一个RDU。RDU最多连接4个传感器。

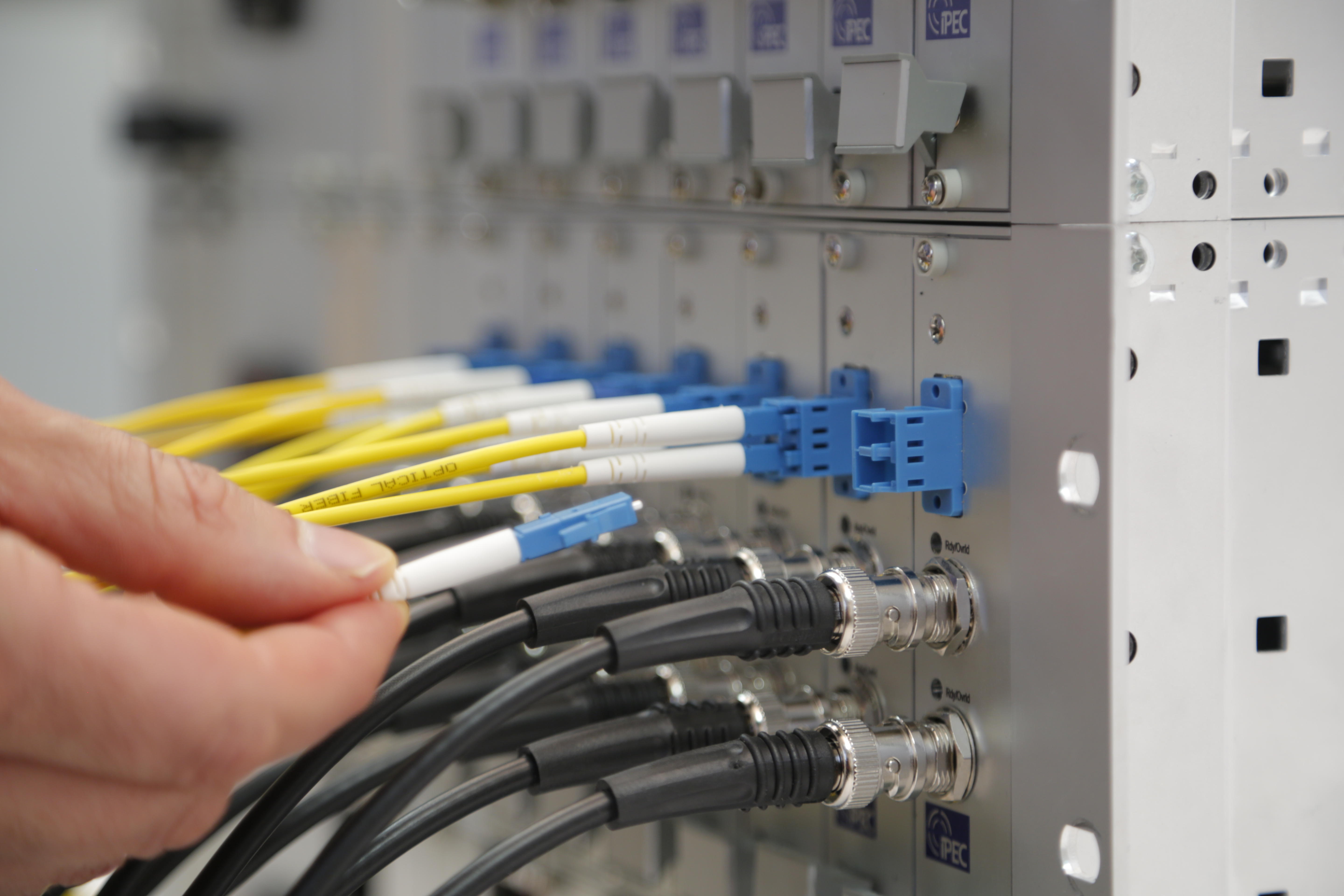

RDU将从连接的传感器接收到的模拟信号数字化，然后再将其转换为光信号。然后通过光纤链路传输到超高压PDM监控单元。每个RDU都有一个唯一的签名，以确保正确记录由EHV-PDM接收的信号。
